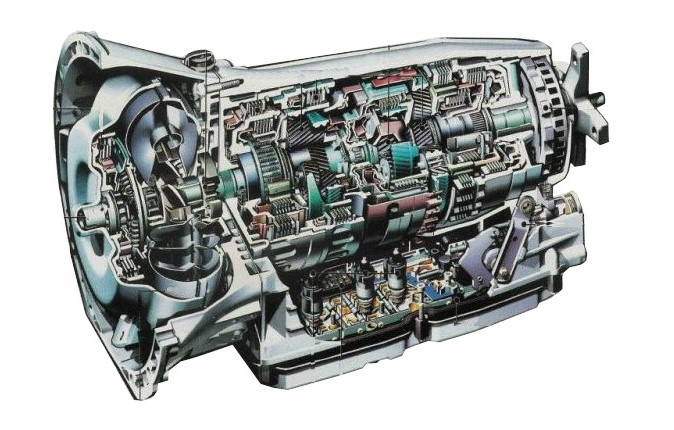

La boîte de vitesses automatique Mercedes 722.6, aussi appelée 5G-Tronic, est réputée pour sa robustesse et sa fiabilité. Cependant, l’un de ses composants sensibles est la platine électronique (ou module de commande de boîte, TCU), qui peut tomber en panne et causer divers dysfonctionnements. Voici comment diagnostiquer une panne de platine sur cette transmission.
1. Symptômes d’une platine défectueuse
Une défaillance de la platine peut se manifester par plusieurs signes :
• Passage difficile ou impossible des rapports : La boîte reste bloquée sur un rapport (mode dégradé).
• A-coups et passages de vitesses brutaux : Changement de rapport saccadé ou avec retard.
• Absence de rétrogradage : La boîte ne rétrograde pas correctement, ce qui peut nuire à la reprise du véhicule.
• Voyant moteur ou voyant de boîte allumé : Un témoin sur le tableau de bord peut signaler un problème.
• Code défaut enregistré dans le calculateur : Un diagnostic électronique révèle des erreurs spécifiques.
2. Vérifications de base avant d’incriminer la platine
Avant de conclure à une panne de la platine, il est essentiel d’effectuer quelques contrôles :
a) Niveau et qualité de l’huile de boîte de vitesses
Un manque d’huile ou une huile contaminée peut provoquer des symptômes similaires à une panne électronique. Vérifiez le niveau et l’état de l’huile (couleur rouge foncé à marron et présence éventuelle de limaille).
b) Connectique du faisceau de boîte
L’huile peut s’infiltrer dans le connecteur de la platine via le passage de faisceau, créant des faux contacts. Celle-ci peut d'ailleurs remonter, par capillarité, dans le calculateur situé dans l'habitacle. Débranchez et inspectez la prise du boîtier de connexion sur la boîte.
c) Batterie et alternateur
Une tension insuffisante ou instable peut perturber le bon fonctionnement des calculateurs. Testez la tension de la batterie (doit être autour de 12,6V moteur éteint et environ 14V moteur tournant).
3. Diagnostic électronique de la platine
L’étape clé du diagnostic est l’interrogation du calculateur de boîte via une valise de diagnostic compatible Mercedes (ex : Xentry Mercedes, Autel, Delphi, Topdon, etc.).
a) Lecture des Codes Défauts
Voici quelques codes d’erreur courants liés à une platine défectueuse :
• P0700 : Défaut général de gestion de boîte
• P0715 : Capteur de vitesse d’entrée défectueux
• P0720 : Capteur de vitesse de sortie défectueux
• P0730 : Rapport incorrect détecté
• P1758 / P1840 : Solénoïde de commande en défaut
• P2200 : Y3/6n2 Capteur de vitesse 2 – défectueux
• P2203 : Y3/6n3 Capteur de vitesse 3 – défectueux
Si ces codes apparaissent de façon persistante après effacement, la platine est probablement en cause.
b) Test des capteurs de vitesse
Certains défauts de platine sont dus aux capteurs de vitesse intégrés. Avec un oscilloscope ou un bon scanner OBD, vérifiez si les capteurs envoient un signal cohérent. Une absence de signal est un signe de panne interne.
c) Contrôle des solénoïdes
Une platine défectueuse peut provoquer des erreurs sur les électrovannes de boîte. Un test des solénoïdes (via un multimètre ou un testeur de résistance) peut permettre de distinguer un problème mécanique d’un problème électronique.
4. Solutions et réparations
a) Nettoyage et réparation du faisceau
Si de l’huile a pénétré dans le connecteur, un nettoyage minutieux avec un produit spécifique (type nettoyant freins et nettoyant contacts pour le connecteur) peut parfois résoudre le problème. Pensez à remplacer la prise de passage (incluant le joint) de faisceau pour éviter que cela ne se reproduise. Ceci est disponible notre kit de vidange pour 722.6, ICI, ou le kit entretien complet avec l'huile ICI

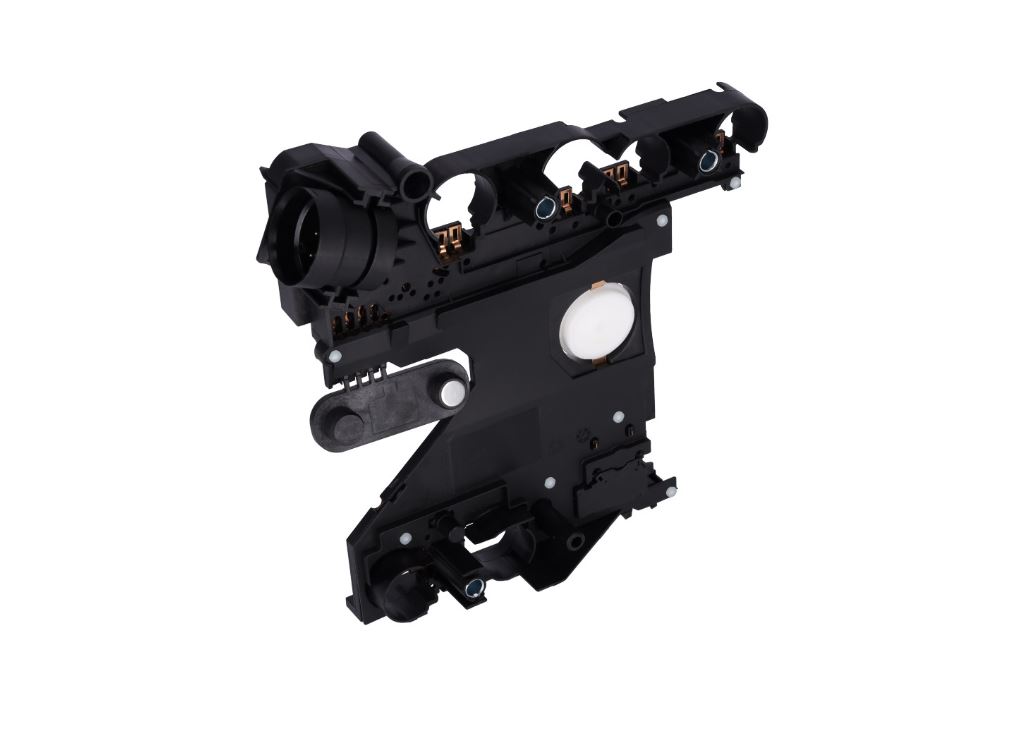

b) Remplacement de la platine de boîte de vitesses
Si la platine est définitivement hors service, elle doit être remplacée. Vous pourrez vous la procurer en cliquant ICI
c) Programmation et adaptation
Après remplacement, la platine de boîte de vitesses 722.6 ne nécessite pas de codage. En revanche une adaptation est recommandée, ainsi qu'un effacement des codes défauts mémorisés.
5. Prévention des pannes futures
Pour éviter que la platine ne tombe en panne prématurément :
• Faites la vidange de boîte tous les 60 000 km ou 5 ans avec de l’huile recommandée disponible sur notre site.
• Vérifiez régulièrement (à chaque vidange de boîte) le faisceau électrique pour éviter les infiltrations d’huile, et remplacez la prise électrique de la platine.
• Utilisez un diagnostic périodique pour anticiper d’éventuels défauts mineurs avant qu’ils ne s’aggravent.
Notre équipe reste à votre disposition pour répondre à toute question !
